Module lumineux „Easy-Light“

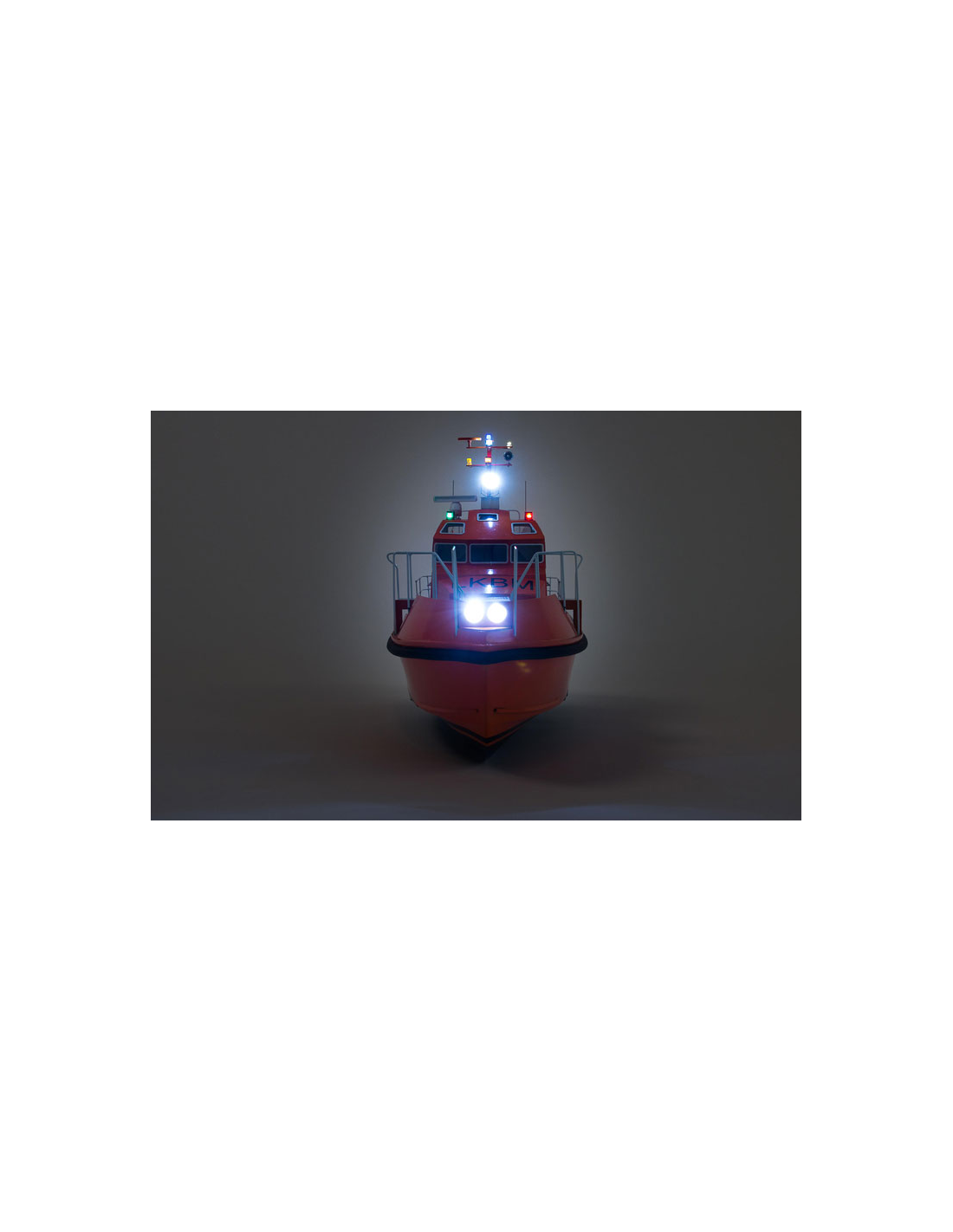

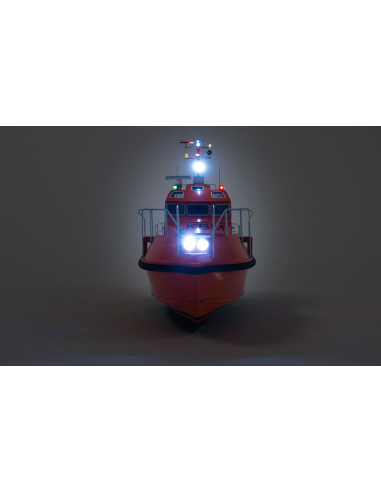

Lumières allumées pour la grande traversée! Easy-Light est plus qu'un simple module d'éclairage. Avec le module de commutation Easy-Light, les fonctions peuvent être affectées à jusqu'à 5 canaux différents. La connexion de la fonction à contrôler et la connexion au récepteur s'effectuent directement sur la carte de commande et y sont soudées. Le module est ensuite branché dans un emplacement de récepteur libre et peut être adressé via la télécommande. Les 5 canaux peuvent être commutés en parallèle. Les dimensions de 16 × 12 mm conviennent à une variété de modèles. Le pack d'éclairage contient le module de commande Easy-Light et le câble de connexion pour le récepteur (non soudé). Le module de commutation commute "moins" à travers, le consommateur respectif reçoit le "plus" de l'autre côté. La connexion peut être faite à partir de la connexion «Plus» sur le circuit imprimé, mais peut également être prélevé directement sur la batterie du lecteur. Cela peut également être utilisé, par exemple, pour faire fonctionner des consommateurs qui nécessitent une tension de 7,2V. Le fonctionnement de charges mixtes (par ex. Feu de position 4,8 V et projecteur 7,2 V) n'est donc pas un problème. Lors de l'utilisation de LED, les résistances série correspondantes doivent être prises en compte. Les 5 canaux peuvent chacun être chargés avec 500 mA et commutés collectivement.

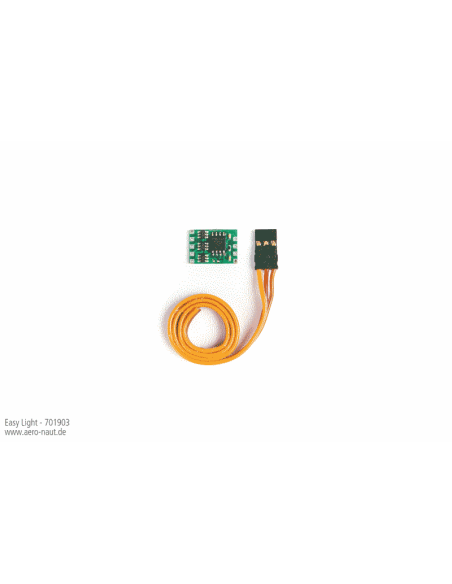

Le module Easy-Light peut piloter jusqu'à 5 canaux différents. Les conducteurs de chaque fonction seront soudés sur les contacts du module. Le module lui-même est raccordé au récepteur. Le module est très petit, 16x12mm et peut être installé dans toutes sortes de bateaux. L'ensemble comprend le module lumineux et le câble vers le récepteur (à souder au module).
Gamme de tension [V] 2,7 - 5,5
Poids [g] 0,5
Dimensions [mm] 16x12x2,5
Alimentation [mA] 500
Sortie chargée 5
